OTP20秒-AC8020 OTP語音芯片 產品資料
產品描述: 已停產
AC8020是一顆支持PWM和DAC輸出的20秒的OTP語音芯片,音質效果好，共有四個I/O口,其中1個Input,3個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍僅需一顆104電容，產品方案成本極低.
AC8020已經被新款OTPG-AC9020所替代,請查看AC9020最新資料.
20秒OTP-AC8020語音芯片原理資料 DataSheetAC8020原理圖下載 右鍵點擊另存為
OTP-AC8020語音芯片按鍵接線資料 DataSheetAC8020按鍵接線原理圖下載
OTP-AC8020語音芯片單片機接線資料 DataSheetAC8020單片機串行通信資料下載
產品優勢：半 AT 導 Chip 體
1,
Otp-AC8020 內置電阻、外圍沒有元器件，外圍電路只需要要104電容．
整個方案的費用給您節省30%－50% .
2, 工作電壓2.4V—3.6V；輸出方式：PWM＆DAC .(應用于5V方案時，需要加LDO降壓芯片)
3, 當今市場唯一一款8Pin的DIP,SOP封裝OTP語音芯片.AT@CHIP
4, 唯一一款可以燒錄裸片出貨的OTP語音芯片產品,不需光罩費,音質和單價市場最優.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 :0.25W-1W的喇叭.
6, DAC輸出時470歐1/2W的電阻接在8050的輸入腳和VSS腳.
AC8020/3V供電接線圖PWM直推喇叭-按鍵模式
AC8020/3V Stand-alone Mode PWM
|
AC8020/3V供電接線圖DAC三極管/供放/推喇叭
AC8020/3V Stand-alone Mode DAC
|
AC8020_OTP20S 3V供電串行模式(serial Mode) 觸發應用資料
AC8020 /3 V供電接線圖PWM直推喇叭
AC8020 / 3V Serial Mode PWM
|
AC8020 /3 V供電接線圖DAC三極管/供放/推喇叭
AC8020 / 3V Serial Mode DAC
|

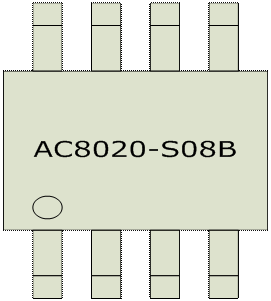

A C 8 0 2 0-OTP封裝形式DIP8/SOP8
AC8020-DIP/SOP
|
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG11 |
4 |
TG12 |
5 |
VSS |
6 |
PWM2/DAC |
7 |
VDD |
8 |
PWM1 |
|
PIN Descriptions
PIN NAME |
I/O |
Function |
TG1 |
INPUT |
Key Stand-alone Trigger Mode : TG1 is used to trigger the maximum 32 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG1 is used to trigger the maximum 64 Voice Group. |
|
|
CPU Command Mode : TG1 is used as Data Input Pin (CS). |
|
|
|
TG2 |
INPUT |
Key Stand-alone Trigger Mode : TG2 is used to trigger the maximum 21 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG2 is used to trigger the maximum 64 Voice Group |
|
|
CPU Command Mode : TG2 is used as Clock Pin (CLK). |
|
|
|
TG11 |
INPUT |
Key Stand-alone Trigger Mode : TG11 is used trigger Only One Group. |
|
|
CPU Command Mode : TG11 is used as Data Input Pin (DIO1). |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal . |
|
|
|
TG12 |
INPUT |
Key Stand-alone Trigger Mode : TG12 is used trigger Only One Group. |
|
|
CPU Command Mode . TG12 is used as Selected Pin (DIO2). |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal. |
|
|
|
PWM1 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
|
PWM2 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
As a DAC PIN , 8 bit D/A Current Output. |
|
|
|
VDD |
INPUT |
Power Supply PIN , @ 2.4~3.6 V Working Voltage. |
|
|
|
VSS |
INPUT |
Connected to Ground. |
出貨形式：
dip、 SOP、COB（可為積壓盒專用）、裸片（已燒錄好）。 其中裸片一塊Wafer可以同時燒錄4款不同的產品，直接綁定生產，大大地節約生產時間, dip、 SOP、COB 1天交貨，裸片5-7天交貨。
DataSheet原理圖下載
相關產品：AC8040-OTP40秒 AC8080-OTPH80秒 AC8010-OTP10秒(已被9010替代) TF020
最新產品: AC9020-OTP20秒 AC9080-OTP80Sec秒 AC9010-OTP10秒
新產品系列OTP語音芯片全面支持4.5V和3V,為您提供最加穩定的語音輸出.
