OTPG系列,40秒OTP語音芯片-(OTPG AC9040)

OTPG系列40秒OTP語音芯片資料:

    AC9040-OTPG系列是深圳市環芯半導體有限公司2009年推出的新產品,在復位和內部供電方面有了更大的改善,同時推出新的燒錄工具和編程軟件,解決了AC8040原來僅支持3V供電的情況,5V供電時在VDD外加一個電阻的情況下,提供穩定性能的語音輸出.同時在功能方面有了更大的改進.

    AC9040 40秒OTPG系列語音芯片是一顆支持PWM和DAC輸出的40秒的OTP語音芯片,音質效果好，共有4個I/O口,其中2個Input,2個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍僅需一顆104電容，產品方案成本極低.
    AC9040是環芯公司2009年新推出的OTPG系列產品,同屬于AC9020一個語音芯片母體系列.

OTPG系列 DataSheet原理圖下載 右鍵點擊另存為

OTPG系列OTP語音芯片的優勢：

1, Otp-AC9040 內置電阻、外圍沒有元器件，外圍電路只需要要104電容．AT@CHIP

　　整個方案的費用給您節省30%－50% .

2, 工作電壓默認為2.4V—3.6V,使用4.5V供電時在VDD上連一個8歐電阻即可,紐扣電池供電時只需連個4歐電阻；輸出方式：PWM＆DAC .

3, 有8Pin, DIP8和SOP8,裸片封裝可以選擇.

4, 唯一一款可以燒錄裸片出貨的OTP語音芯片產品,不需光罩費,音質和單價市場最優.

5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體

6, 聲音DAC輸出時,在DAC Pin和VSS之間的電阻為470歐.

AC9040 Application Circuit 簡單應用電路接線方法

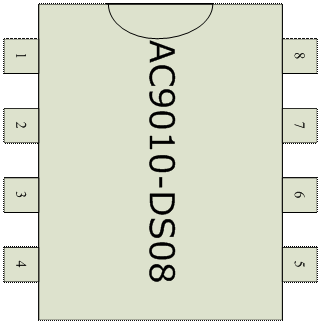

AC9040 Package Information 封裝資料

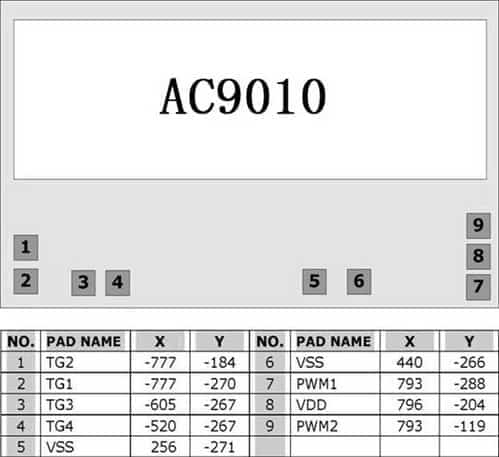

AC9040 Pad Location 裸片綁定圖

CHIP SIZE: (0, 0) (1734,715) UM

1. Writer Mapping Description / OTPG系列

Writer Pin燒錄引腳 : TG2,TG1,TG11,VSS,PWM2,PWM1,VDD

AC9040 is a 40 Sec. PWM or DAC voice output with high quality speech ,2 input pin and 2 I/O pin simple speech.40 Sec. Voice Length at 6 KHz sampling and 4 bit hardware compression. Built-in oscillator for system clock without an external resistor. Maximum 64 voice groups. One Group contain several steps(voice section ); Maximum 700 steps for all the Groups. User selectable 8bit / 5bit / 4 bit data compression. Support three mode trigger function (Stand Alone, Serial Trigger Mode, CPU Command Mode ). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .

Functions

MAX voice file : 700
MAX Trigger Groups : 63
Power On Trigger Group :1
MAX Step : 700
Signal step mute length : 0.64 s ( 6k sample rate )
Operating Voltage range: 2.4V ~ 3.6V
Total Voice Duration : 40” (240K Samples)
I/O pin : 4
Voice output : PWM or DAC
Sequential Key : TG1 -> 32 Groups.
TG2 -> 29 Groups.
TG3,TG4-> 1 Group
Debounce time : 50 us or 10 ms
On/Off function : only for all TG1 and TG2

Sequential Key for Volume control function.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Hardware Trigger Group Repeat function.

1. Trigger mode (for all Input pins) :

- Key Stand-alone Trigger Mode :

1. Edge/Level
2. Hold/Unhold
3. Retrigger/Irretrigger
4. Serial Trigger Mode :

Combinations of TG1 and TG2 to trigger maximum 63 Voice Group.

1. CPU Command Mode :

User command through TG1,TG2,TG3 & TG4 with serial CPU Interface to control the Multi-Playback function.

Output status (for each Output pin):

1. Stand by Status. (High/Low Status)
2. Busy Low Active.
3. Busy High Active.
4. LED Flash at 6 Hz.
5. LED Flash at 3 Hz.
6. LED Flash at 1.5 Hz.
7. LED Flash at 0.75 Hz.

1. Play rate level :

AC9040 can provide different play rate in one code as follow

出貨形式：

dip、 SOP、COB（可為積壓盒專用）、裸片（已燒錄好）。 其中裸片一塊Wafer可以同時燒錄4款不同的產品，直接綁定生產，大大地節約生產時間, dip、 SOP、COB 1天交貨，裸片5-7天交貨。

相關產品：AC8040-OTP40秒 AC8080-OTP80秒 AC8010-OTP10秒(已被8020替代)

Other: TG010 TG020 TG040 TF020 TF040 TH040 TH080

最新OTPG系列: AC9020-OTP20秒20G AC9080-OTP80秒80G AC9010-OTP10秒10G

AC9020G20F-20秒   AC8040F40G-40秒OTP   AC9010G10F10J-OTP10M秒

新產品系列OTP語音芯片全面支持4.5V和3V,為您提供最加穩定的語音輸出.
