雙音鬧鐘音樂芯片10首+鳥叫聲AC8DB10(鬧鐘音樂IC應用)
鬧鐘鳥叫10首雙音鬧鐘音樂IC/AC8DB10原理圖下載
雙音鬧鐘音樂芯片世界名曲十首鬧鐘IC應用電路資料:
AC8DB10是一顆PWM聲音輸出的雙音音樂鬧鐘芯片, 共有鳥叫聲+10首世界名曲音樂 鬧鐘, 音質效果好，共有3個I/O口,其中２個按鍵,1個貪睡按鍵，貪睡時間為240s,1個鬧鐘按鍵，1個隨節奏輸出閃燈,1個Busy Low 低電平輸出, 可以用來連馬達,無任何外圍(不需104電容)，產品方案成本極低.
全部試聽請點擊下載：
鬧鐘10首雙音音樂IC AC8DC12下載 右鍵可另存為
鬧鐘音樂芯片產品參數：
觸發方式：OKY: E/U/R, (貪睡鍵,240s)
IO2: L/U/R,鬧鐘鍵
輸出信號：IO1:Flashwithmelody(Sink)
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤0.1uA@3V
工作電流：(無負載)Iop:0.5mA@3V
IO輸入電流：Iih:4uA@3V
IO輸出電流：Iol:20mA@3V
音樂曲目: 經典世界名曲
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
鬧鐘鬧鐘IC音樂曲目：世界名曲10首
Spinning Song 紡織歌 |
Mussete 小風笛 |
Serenade by Haydn 小夜曲 |
Menuet by Bizet 小步舞曲 |
Overture “Die Zauberfrote”魔笛 “序曲” |
Overture “Le Nozze di Figaro”費加洛婚禮 |
Symphony Fantastique 輕騎兵序曲 |
Overture “Carmen” 卡門前奏曲 |
Scene 天鵝湖 “情景” |
Cannon by Pachelbel 巴哈貝爾 “卡農” |

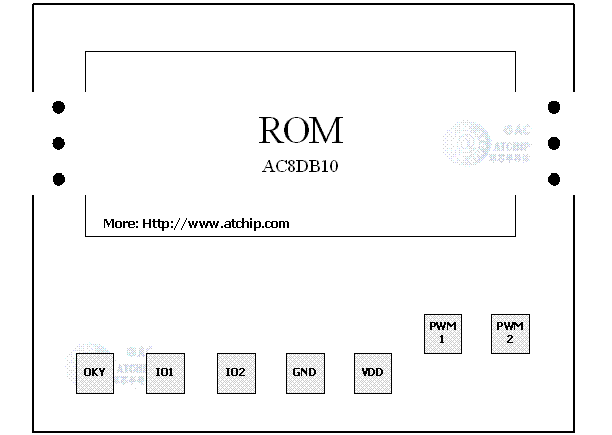

鬧鐘芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盤接地或懸空

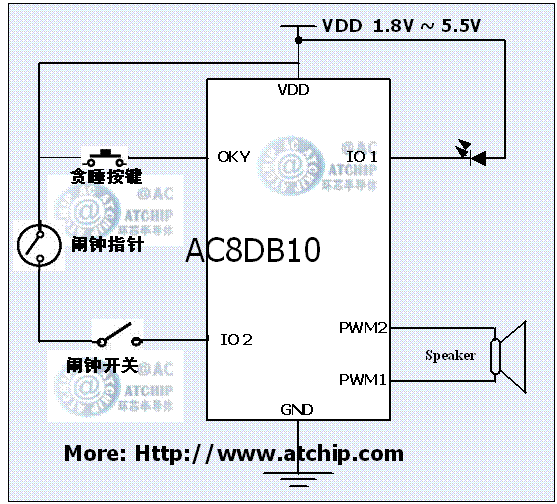

AC8DB10雙音鬧鐘音樂語音芯片接線圖PWM直推喇叭
鬧鐘音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
